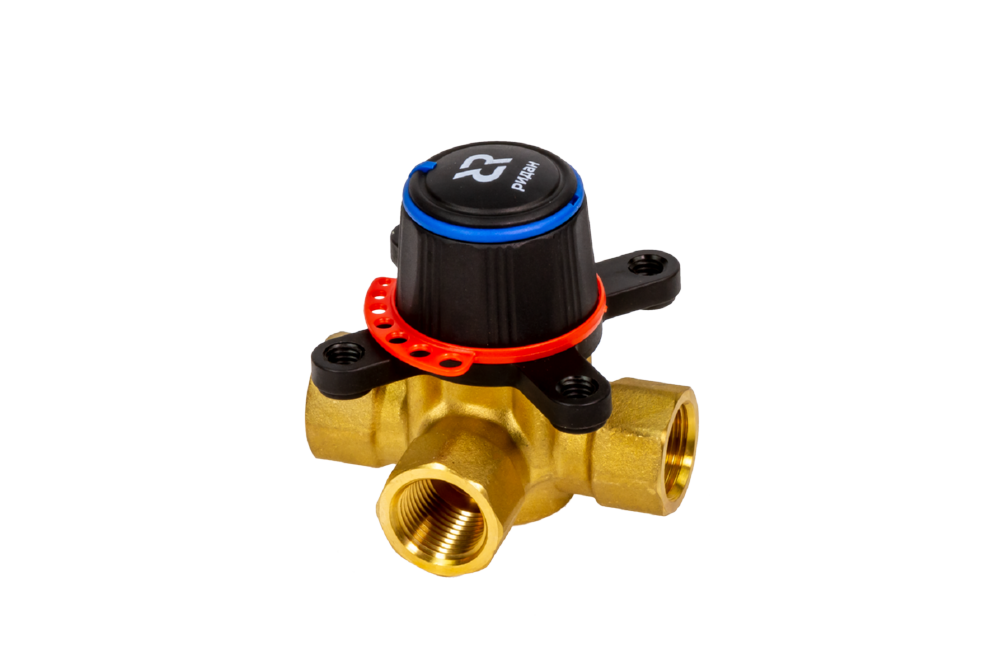

Клапан регулирующий поворотный HRB-3R Ридан

«ИнжФаворит» предлагает трехходовые поворотные клапаны Ридан HRB-3R с внутренней резьбой. Компактная арматура для узлов подмеса в индивидуальных тепловых пунктах и небольших котельных.

Назначение

Клапан смешивает или разделяет потоки теплоносителя. Производитель адресует серию системам теплоснабжения, где допустима некоторая протечка через закрытый клапан и не требуется точная характеристика регулирования. Протечка составляет до 1 % от Kvs, характеристика S-образная.

Затвор поворачивается на четверть оборота. Рукоятка со шкалой показывает положение и служит для ручной настройки.

Резьбовое подключение

Присоединение у всех исполнений одно: внутренняя резьба по ISO 7/1. Трубу или фитинг с наружной резьбой вкручивают прямо в корпус. Ответные фланцы и сварка не нужны. Для снятия клапана без разборки трубопровода рядом ставят разъемные соединения.

По техническому описанию корпус и затвор отлиты из латуни CW617N. Клапан DN 25 весит 0,64 кг.

DN, резьба и Kvs

Таблица повторяет номенклатуру производителя. Наличие конкретных исполнений показывает список товаров на странице.

У DN 15 три значения Kvs, у DN 20 два. Резьба при этом одинаковая, поэтому исполнение выбирают расчетом: расход в м³/ч делят на корень из перепада давления в барах и берут ближайшее большее значение.

Допустимые рабочие параметры

Условное давление серии PN 10. Температура среды от −10 до 110 °C. Клапан закрывается при перепаде до 1 бар. Среда: вода или раствор гликоля концентрацией до 50 %. Пар в перечне рабочих сред отсутствует.

Схемы включения

Техническое описание приводит четыре варианта: смешение, разделение и реверсивную установку для каждого из них. При смешении клапан добавляет обратную воду в подачу и держит температуру в контуре отопления. При разделении поток уходит к потребителю или в байпас. Для реверсивной установки меняют направление вращения привода и переставляют шкалу.

Монтаж

Систему перед установкой промывают. Перед клапаном ставят сетчатый фильтр: окалина и песок царапают затвор, и протечка растет. Корпус защищают от изгибающих нагрузок со стороны труб. Строительная длина клапанов DN 15–25 составляет 80 мм, у DN 50 она равна 125 мм. Эти размеры закладывают в компоновку узла заранее.

Поворотный привод

К HRB-3R производитель предлагает редукторный привод AMB-162R. Его крутящий момент 6 Нм, клапану для поворота нужно 5 Нм. Угол поворота 90°, время поворота 60 или 120 секунд.

Версии привода различаются питанием и сигналом: 24 или 230 В, трехпозиционное импульсное управление или аналоговое 0–10 В. Привод ставят на шток через адаптер, от проворота его удерживает антивращательная шпилька. Положение приводом вниз запрещено. Кнопка на корпусе переводит привод в ручной режим.

Отличия от HFE-3R

Серии разделяет конструкция корпуса и способ монтажа. HRB-3R выполнен из латуни, имеет резьбу, диаметры до DN 50, Kvs до 40 м³/ч и давление PN 10. Трехходовые фланцевые клапаны HFE-3R Ридан отлиты из чугуна, ставятся между фланцами PN 6 и доходят до DN 150 с Kvs 400 м³/ч. Температурный максимум у обеих серий равен 110 °C.

Узлам с плотным перекрытием и давлением до 16 бар подходят трехходовые седельные клапаны VF-3R Ридан.

«ИнжФаворит» поставляет HRB-3R и приводы AMB-162R. В заявке указывают резьбу, Kvs, напряжение питания и тип сигнала.
