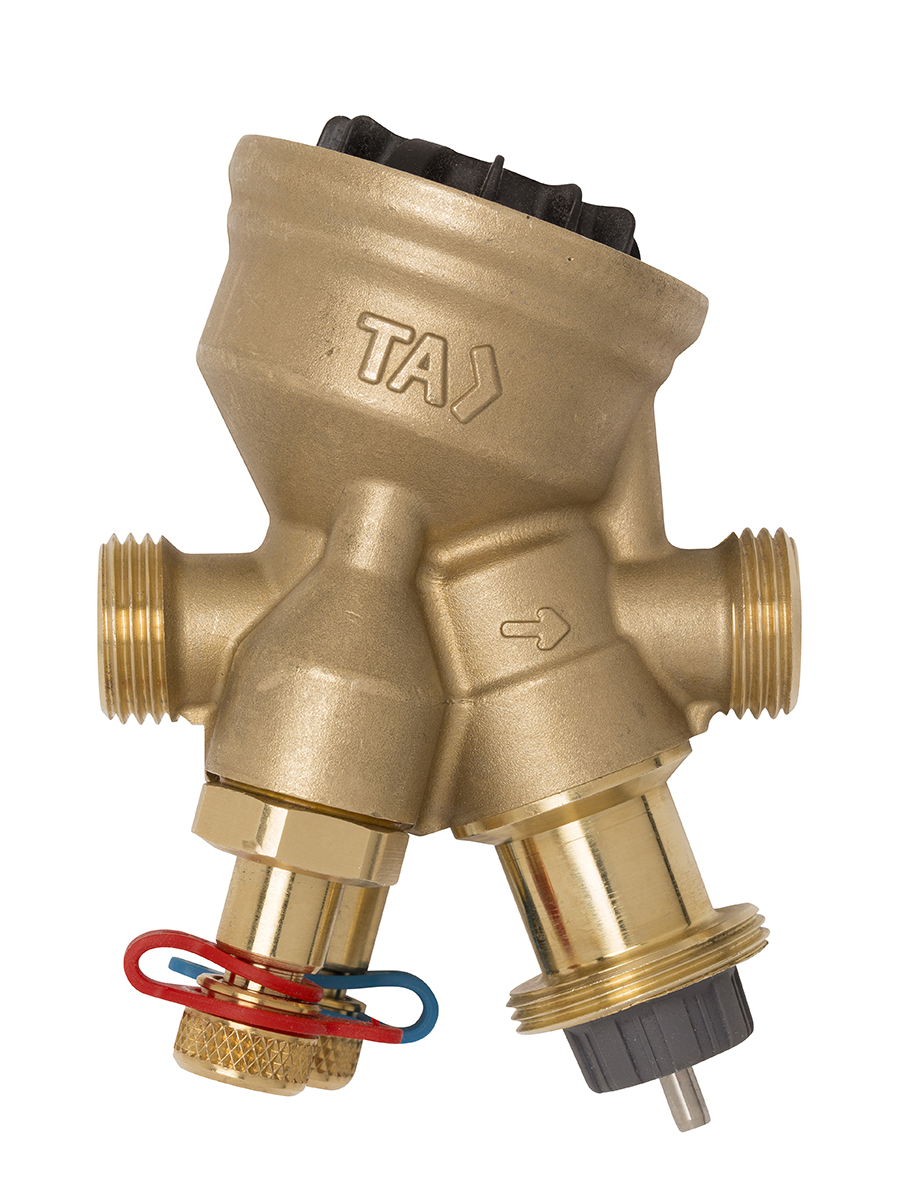

Балансировочный и регулирующий клапан TA-Modulator, TA

Независимое от величины давления устройство, которое используется с целью оперативного контроля за расходом рабочей среды. Оптимальность характеристик устройства обеспечивает высокоточный контроль температуры в работающих гидросистемах. Клапан совместим с о всеми, практически используемыми типоразмерами гидравлических приводов. Имеющийся в корпусе клапана регулятор изменения давления реализует высокую управляемость, стабильность параметров и автоматическое отслеживание параметров мощности потока рабочей жидкости. В результате сквозного контроля за характеристиками достигается оптимальное управление гидравлическими контурами любой сложности.

Основные преимущества

1. Точный контроль температуры.
2. Плавность изменения показателей расхода.
3. Точность контроля рабочих характеристик.
4. Увеличенный в 6 раз (по сравнению с обычными линейными клапанами) ход плунжера.
5. Оперативная балансировка.
6. Блокировка поступления рабочей жидкости в систему при нештатной работе гидропривода приводе, что защищает систему от неисправности.

Клапан ТА-Modulator позволяет быстро и качественно устранять неполадки, а контроль за основными параметрами функционирования рабочего контура позволяет уменьшить энергопотребление насоса, предоставляя всю информацию, нужную для оперативного контроля за процессом.

Функционал

• Контроль потока жидкости в диапазонах значений от DN 15 до DN 150;
• Предварительная настройка на максимальный расход;
• Управление и ограничение колебаний текущего давлений;
• Фиксирование определяющих характеристик рабочей жидкости, для чего применяется специализированная программа HySelect;
• Блокировка потока (во время проведения регламентных работ).

Детали клапана изготовлены из цинкового сплава AMETAL®, медно-цинкового сплава CW724R (CuZn21Si3P) и коррозионно-стойкой стали, что гарантирует высокую стойкость и долговечность устройства при работе в водной среде.

Технические характеристики

• Габаритные размеры - Ду 15-150;
• Класс давления - от PN 16до PN 25;
• Наибольший перепад давления, кПа: от 400 до 800 ;
• Наименьший перепад давления, кПа: от 15 до 60;
• Диапазон расхода, л/ч: от 92…480 до 38800…190000;

Практически рекомендованный диапазон температур рабочей среды – от -20°C до +120°C.

Клапан ТА-Modulator используется при работе с химически неагрессивными жидкостями - водой или смесями с гликолем (при концентрациях последнего, которые не превышают 57%).

Скорость утечки жидкости – не более 0,01% от наибольшего объёма жидкости в трубопроводе контура (при подаче рабочей среды в необходимом направлении).

Присоединительные размеры: метрическая резьба М30x1,5 или фланцы.
