Поворотные регулирующие клапаны Ридан и электроприводы к ним

Поворотные регулирующие клапаны Ридан — это клапаны типа «бабочка», в которых регулирование расхода происходит за счет поворота диска в потоке. По сравнению с седельными конструкциями они дают более высокий KVS при том же DN, занимают меньше места по длине трубопровода и проще в обслуживании. Диск поворачивается на угол от 0° до 90° — это линейная или эквипроцентная характеристика расхода в зависимости от формы диска.

В разделе представлены серии HRB 3R и HFE 3R, а также совместимые электроприводы AMV 162R и AMB 162R.

Серии клапанов

Поворотные регулирующие клапаны HRB 3R Ридан — универсальная серия для широкого круга задач. Корпус из чугуна GGG-40, уплотнение диска EPDM или нитрил, рабочая температура до 130 °C. DN 40–200, PN 16. Монтируется фланцевым или вафельным способом — зажатием между двух ответных фланцев. Второй вариант удобен в тепловых пунктах с ограниченным пространством.

Фланцевый регулирующий клапан HFE 3R Ридан — серия с жестким фланцевым присоединением по EN 1092-2. Корпус EN-GJS-400-15, диск нержавеющая сталь AISI 316. Рабочая температура до 150 °C, доступны исполнения PN 25. Применяется там, где нужна повышенная прочность соединения — на объектах с высоким давлением в тепловых сетях.

Оба типа — клапаны с высоким KVS: от 25 м³/ч для DN 40 до 3200–4000 м³/ч для DN 200. Это делает их пригодными для систем с большим расходом теплоносителя. При равном DN поворотный клапан пропускает значительно больший расход, чем седельный, что позволяет иногда перейти на DN меньшего размера и сэкономить на стоимости арматуры и монтажа.

Чем поворотный клапан отличается от седельного

Седельные клапаны точнее работают в малом диапазоне расходов — там, где нужна тонкая настройка небольших потоков. Поворотный клапан Ридан выигрывает при DN 65 и выше: меньшее гидравлическое сопротивление, компактные габариты, высокий KVS без увеличения DN.

В системах ИТП и тепловых пунктов с расходом от 30 м³/ч поворотная конструкция — стандартный выбор. При одинаковом DN поворотный клапан создает в 2–4 раза меньшее гидравлическое сопротивление, что снижает нагрузку на циркуляционный насос.

Еще одно преимущество — скорость монтажа. Вафельная установка HRB 3R занимает меньше времени, чем монтаж седельного клапана с подготовкой резьбовых или фланцевых соединений. Обслуживание и замена диска возможны без снятия корпуса с трубопровода.

Применение

Регулирующие клапаны для систем отопления поддерживают заданный расход в контуре по погодозависимому графику. Клапаны Ридан с электроприводом открываются и закрываются плавно, без гидравлических ударов. Контроллер сравнивает текущую температуру теплоносителя с графиком и корректирует положение клапана — процесс непрерывный и не требует участия человека.

Клапаны для ИТП регулируют сетевую воду на вводе в теплообменник. Поворотная конструкция справляется с высоким расходом при DN 80–200. В схемах с независимым присоединением клапан стоит на первичном контуре и управляет теплообменом между сетью и системой здания.

Клапаны для вентиляции и теплоснабжения управляют расходом теплоносителя через калориферы приточных установок. AMV 162R получает сигнал от контроллера и удерживает нужную температуру приточного воздуха. При резком похолодании привод открывает клапан до нужного положения за ~150 секунд.

В тепловых пунктах клапаны автоматизируют распределение тепла по нескольким контурам здания. На каждый контур — отдельный клапан с приводом, управляемый от общего контроллера или BMS.

В сфере водоснабжения арматура регулирует давление и расход в трубопроводах ХВС. Поворотные клапаны DN 80–150 перекрывают расходы от 50 до 600 м³/ч.

Электроприводы

Серия электроприводов к поворотным клапанам Ридан включает две модели:

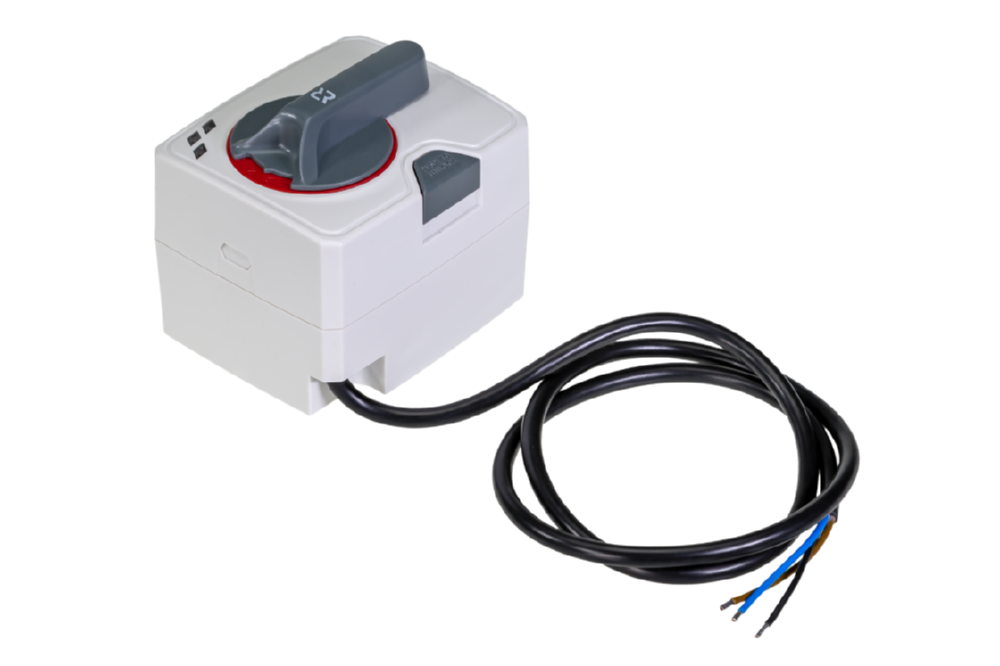

• AMB 162R — двухпозиционный привод. Работает по сигналу включения/выключения: полностью открывает или закрывает клапан. Питание 24 В AC/DC, степень защиты IP 54. Подходит для схем с простой логикой — когда достаточно знать только два состояния клапана.
• Электропривод AMV 162R для поворотных клапанов — пропорциональное управление по сигналу 0–10 В, угол поворота 90°, время полного хода ~150 с. Используется в системах с ПИД-регулированием от контроллера. Привод имеет встроенный потенциометр обратной связи по положению — контроллер в любой момент знает, на сколько процентов открыт клапан.

Оба привода крепятся на шток клапана напрямую — без переходников. Серии разработаны парно с клапанами HRB 3R и HFE 3R, что гарантирует совместимость без дополнительных расчетов. Питание 24 В AC/DC обеспечивает безопасную работу в помещениях тепловых пунктов. При отключении питания привод удерживает последнее положение клапана, что защищает систему от аварийных режимов.

Как выбрать поворотный клапан

Если расчетный KVS оказался на границе двух типоразмеров, лучше выбрать больший DN. Клапан, работающий в диапазоне 30–70% открытия, регулирует стабильнее, чем зажатый почти полностью. Это особенно важно для контуров с переменной нагрузкой. Работа клапана при открытии менее 20% приводит к нестабильному регулированию и ускоренному износу диска и уплотнения.

Купить поворотный клапан Ридан

Чтобы купить поворотный регулирующий клапан Ридан — пришлите нам DN, расход и схему системы. Подберем серию (HRB 3R или HFE 3R), типоразмер и совместимый привод. Полный ассортимент — в разделе клапаны и электроприводы Ридан. Если нужна помощь с гидравлическим расчетом KVS — также готовы помочь. Продукция в наличии на складе, доставка по всей России.
