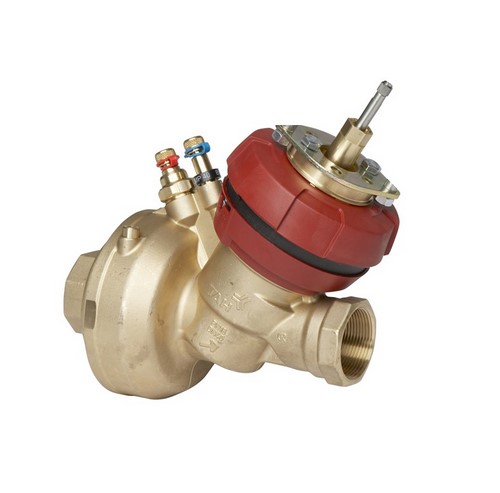

Комбинированные балансировочно-регулирующие клапаны с независимыми характеристиками расхода и давления рабочей среды предназначены для регулирования текущих параметров работы систем отопления и охлаждения. Клапан независим от давления и объединяет в одном корпусе ключевые гидравлические функции балансировки и управления.
Особенности и преимущества
- Регулируемость показателей максимального расхода и независимость гидравлических характеристик потока рабочей среды позволяет выбрать правильный размер клапана и обеспечить оптимальную управляемость системы.
- Точки измерения позволяют точно измерять расход, перепад давлений, температуру, а также устанавливать предельно допустимый перепад давления.
- Технологические параметры клапана позволяют вести тонкую настройку показателей потока рабочей среды.
- Самоуплотняющиеся точки измерения обеспечивают простое и точное измерение, что важно для высококачественной балансировки системы, поиска неисправностей и измерения мощности.
Технические характеристики
- Область применения – системы отопления и охлаждения;
- Функции: контроль гидравлических параметров потока, предварительная настройка расхода, контроль перепада давления и температуры рабочей среды. Предусмотрено отключение клапана во время обслуживания или промывки системы;
- Габаритные размеры: Ду 32-50;
- Класс давления: PN 16;
- Наибольший перепад давления, кПа: 800;
- Наименьший перепад давления, кПа: 15 (действительно при полностью открытом клапане; для других положений потребуется более низкий перепад давления, что проверяется с помощью программного обеспечения HySelect.);
- Рекомендуемый диапазон расхода, м3/ч: для Ду 32 - 0,88 … 4,21, для Ду 40 - 1,01…- 6,19, для DN 50 - 2,71 … 11,1 (при каждой настройке плунжер клапана должен быть полностью открыт);
- Максимальная рабочая температура, °C: 120;
- Минимальная рабочая температура, °C: -20.
Характер применяемых рабочих сред - вода или химически нейтральные жидкости, например, водно-гликолевые смеси (с наибольшей концентрацией гликоля 57%). В других ситуациях следует предварительно обратиться в ближайшее представительство компании IMI Hydronic Engineering.
Ответственные детали клапана изготавливаются из фирменного сплава AMETAL®, стойкого от децинкования, а также из нержавеющей стали, что обеспечивает длительный срок службы устройства.
Подключение – при помощи внутренней резьбы согласно ISO 228. Длина резьбы согласно ISO 7-1. Наружная резьба - по ISO 228.
