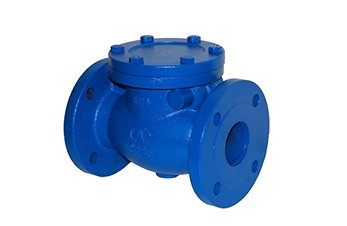

Шаровые обратные клапаны RD12

Одним из видов защитной трубопроводной арматуры является шаровой обратный клапан RD12 с фланцевым соединением. Фитинг устанавливают в трубопроводы, чтобы защитить их от обратного потока и изменения направления потока. Конструкция запорного клапана представляет собой затвор в виде шара и прижимной элемент – пружину. Этот вид запорной арматуры устанавливают в дренажные, водяные, канализационные системы. Фитинги необходимы для горячего, холодного водоснабжения, трубопроводов для стоков и жидкостей с pH=4…8.

Характеристики

Для производства шарового обратного клапана применяют высокопрочный чугун GGG40, (EN-GJS-400). Для защиты от коррозии фитинг покрывают эпоксидным напылением синего цвета. Рабочее давление PN16, диаметр DN50…500. Для подсоединения  к трубопроводу используется соединение «фланец-фланец». Оборудование рассчитано на работу при температуре рабочей среды не выше +70 °C. Клапан открывается при минимальном давлении 0,5 бар и герметично закрывается при 0,5…0,8 бар.

Монтаж

Обратный шаровой клапан устанавливают на горизонтальных и вертикальных трубопроводах, если поток нисходящий. На подающие системы обязательно монтируют фильтр. При установке запорного фитинга нужно обращать внимание на то, чтобы направление движения рабочего потока и стрелка на узле совпадали. При монтаже клапана RD12 на трубопроводе обе оси должны располагаться горизонтально. Причем ось диска должна быть выше. При установке на вертикальный трубопровод ось диска также расположена горизонтально, но входной патрубок должен быть направлен вниз.

Применение

Такую запорную арматуру можно использовать в таких сферах, как

• нефтегазовое промышленное производство;
• промышленные технологические процессы;
• паро-конденсатные системы;
• области малой энергетики;
• ИТП, ЖКХ и т. д.

Чтобы купить обратный шаровой клапан RD12 для водяной или канализационной системы, оформите заявку на сайте или позвоните нам по номеру телефона.
