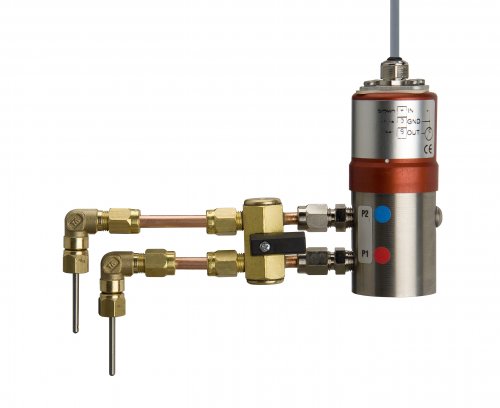

Датчик дифференциального давления TA Link, TA

Датчики дифференциального давления применяются в гидравлических системах тепло- и холодоснабжения  для измерения колебаний давления. Устройства передают данные в систему автоматизированного управления зданиями, которая представляет её оператору в удобном  для считывания и восприятия виде.

Преимущества использования датчиков TA Link

  • Своевременно получаемые оповещения о критических скачках в параметрах рабочей среды помогают в кратчайшие сроки выявлять неисправности и тем самым предотвращать аварийные ситуации.
  • Повышается безопасность сотрудников и посетителей.
  • Сокращаются издержки на проведение диагностики элементов инженерных коммуникаций здания.

Особенности устройства

Шведская компания Tour & Anderson, один из лидеров на рынке запорно-регулировочного оборудования для систем отопления и кондиционирования, как обычно представила надёжный и удобный в эксплуатации продукт.

Корпус изделия изготовлен из высоколегированной нержавеющей стали марки X8CrNiS18-9. Мембрана датчика – керамическая, а в качестве уплотнителя устанавливаются прокладки из синтетического каучука EPDM. Самоуплотняющиеся измерительные штуцеры позволяют быстро присоединять датчик к измерительным ниппелям балансировочного клапана, не беспокоясь за герметичность соединения.

Рабочие диапазоны

  • Условное давление: PN 25
  • Максимальный перепад давления: 2 или 5 бар
  • Погрешность в измерения: ± 1,0 кПа
  • Измерение давление в пределах: 0-40 кПа или 0-100 кПа
  • Рабочая температура контролируемой среды: от -15 до +80ºC
  • Напряжение выходного сигнала: 0-10 В
  • Сила тока выходного сигнала: 4-20 мА

Электропитание

Датчик подключается к источнику питания:

  • 18-33 В постоянного тока или 24 В переменного тока +15/-10 % (0-10 В);
  • 11-33 В постоянного тока (4-20 мА).

Изоляция проводки и электрокомпонентов соответствует классу защиты IP65, т. е.  гарантирует невозможность контакта токопроводящих частей с  пылью и водными брызгами под давлением. Время отклика (инертность действия) прибора - менее 5 мс.

Тип соединения:

  • 0-10 В. Соединение при помощи трёхцветного трёхжильного кабеля.  Коричневый провод – подача тока, белый – нейтральный, зелёный – сигнальный.
  • 4-20 мА. Соединяется с помощью двухжильного кабеля. Коричневый – подача тока, зелёный – сигнальный.

Подключение к штуцерам балансировочного клапана

В момент установки и отсоединения датчика предохранительный клапан должен быть развёрнут перпендикулярно выходящим из устройства патрубкам. Патрубок, отмеченный красным, присоединяется к линии с большим давлением, а патрубок, отмеченный синим – к линии с меньшим давлением. Перед началом измерения требуется произвести отвод воздуха. При этом патрубки заполняются водой.

Для осуществления измерений предохранительный клапан необходимо повернуть на 90º.

Датчик не нуждается в калибровке, поскольку её произвели на заводе-изготовителе.

Прибор рассчитан на работу с химически нейтральными средами, такими как вода и водно-спиртовые растворы. Гарантия на датчик дифференциального давления TA Link составляет 2 года при условии соблюдения норм эксплуатации.

ООО «ИНЖФАВОРИТ» сотрудничает напрямую с заводами-изготовителями, поэтому наше предложение отличается выгодным соотношением цены и качества. Наши клиенты получают консультационную поддержку по техническим характеристикам товара и могут в одном месте решить все задачи, связанные с комплектацией объекта  насосным оборудованием, трубами, арматурой и изоляционными материалами.
