Клапаны и электроприводы Ридан

Ридан — датский производитель регулирующей арматуры для инженерных систем зданий. В этом разделе собрано оборудование Ридан для автоматизации систем отопления, вентиляции и теплоснабжения: клапаны разных типов, совместимые электроприводы Ридан и сопутствующие комплектующие.

Вся линейка построена по принципу парного применения: клапан подбирается под систему, привод — под клапан. Это упрощает проектирование и исключает ошибки при монтаже. Все серии прошли сертификацию по европейским стандартам и имеют необходимую документацию для применения в российских проектах.

Что представлено в разделе

Регулирующая арматура — основа линейки. Регулирующие клапаны предназначены для плавного изменения расхода теплоносителя или воды в трубопроводе по сигналу от автоматики. В зависимости от задачи выбирается поворотная или седельная конструкция.

Поворотные регулирующие клапаны Ридан — клапаны типа «бабочка», серии HRB 3R и HFE 3R. Работают в диапазоне DN 40–200, PN до 16–25 бар. Высокий KVS при компактных габаритах — основное преимущество поворотной конструкции по сравнению с седельными аналогами. Диск клапана поворачивается на угол от 0° до 90°, что дает плавное и предсказуемое изменение расхода.

Фланцевые клапаны — устанавливаются на трубопроводы большого диаметра там, где нужно надежное разъемное соединение и возможность демонтажа без разрезания трубы. Фланцевое присоединение по EN 1092-2 обеспечивает герметичность при многократных термических циклах.

Седельные клапаны — применяются в системах, где важна высокая точность регулирования в малом диапазоне расходов. Хорошо работают при небольших DN и значительном перепаде давления. Для задач точного дросселирования при малых расходах седельная конструкция предпочтительнее поворотной.

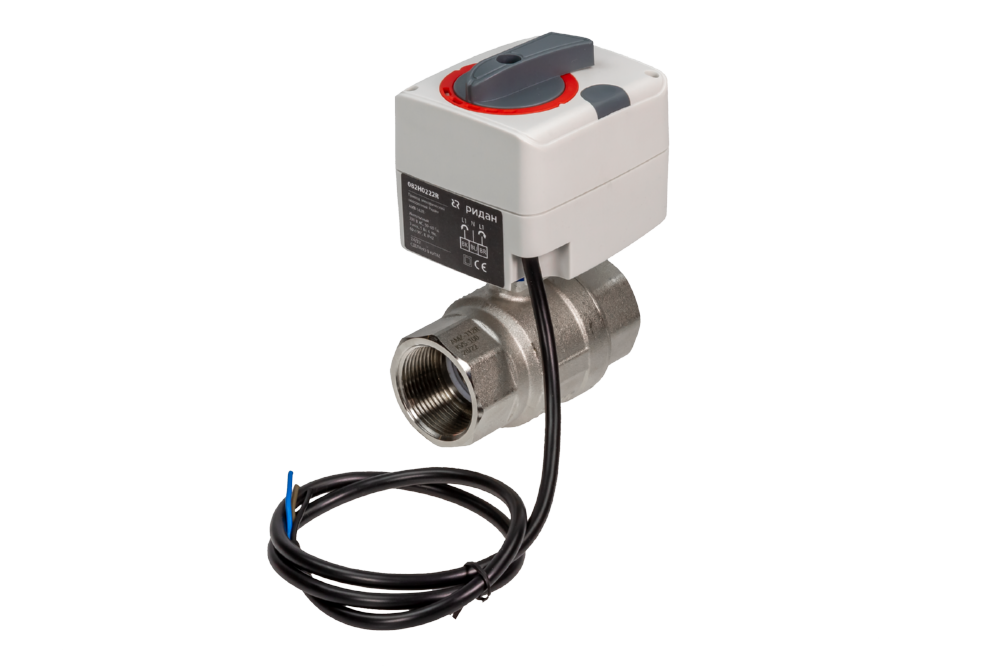

Шаровые клапаны — для полного перекрытия потока. Применяются на байпасах, дренажных линиях и для аварийного отключения контуров.

Электроприводы для клапанов — приводы серий AMV 162R и AMB 162R для поворотных клапанов HFE 3R и HRB 3R. Поддерживают управление по сигналу 0–10 В и двухпозиционный режим. Питание 24 В AC/DC, степень защиты IP 54, угол поворота 90°.

Где применяются клапаны и электроприводы Ридан

Запорно-регулирующая арматура Ридан используется на коммерческих, промышленных и жилых объектах — везде, где есть инженерные системы с автоматическим регулированием:

• ИТП (индивидуальные тепловые пункты) — регулирование температуры теплоносителя на вводе в здание, управление контурами отопления и ГВС. Клапан работает совместно с теплосчетчиком и контроллером ИТП, автоматически поддерживая тепловой режим по внешней температуре.
• Системы отопления — поддержание расхода по погодозависимому графику, зональное регулирование в многоконтурных схемах. В крупных зданиях на каждый контур устанавливается отдельный клапан с приводом.
• Вентиляция — управление расходом через калориферы приточных установок, поддержание заданной температуры подаваемого воздуха. Электропривод получает сигнал от контроллера приточной установки.
• Тепловые пункты промышленных и административных объектов — автоматизация распределения тепла по нескольким контурам, защита теплообменников от превышения температуры.
• Водоснабжение — регулирование давления и расхода в системах ХВС и ГВС. Поворотные клапаны DN 80–150 хорошо справляются с расходами от 50 м³/ч и выше.

Особенности линейки

Клапаны Ридан проектировались как системное решение. Каждая серия имеет четко определенный диапазон применения: поворотные — для больших диаметров и высоких расходов, седельные — для точного регулирования на малых расходах. Электроприводы подобраны так, чтобы монтироваться без переходников.

Корпуса клапанов изготовлены из чугуна GGG-40 или EN-GJS-400-15 с дисками из нержавеющей стали AISI 304/316. Уплотнения EPDM или NBR выбираются под рабочую среду. Температурный диапазон — до 130–150 °C в зависимости от серии.

Как выбрать клапан и электропривод

• DN (диаметр условного прохода) — определяет типоразмер. Для поворотных клапанов доступны DN 40, 50, 65, 80, 100, 125, 150, 200. Диаметр клапана должен соответствовать диаметру трубопровода — занижать DN ради снижения KVS не рекомендуется.
• KVS (пропускная способность) — объем воды в м³/ч при перепаде давления 1 бар. Рассчитывается по гидравлическому расчету системы по формуле KVS = G / √ΔP. Выбирайте ближайшее стандартное значение выше расчетного.
• PN (рабочее давление) — большинство клапанов рассчитаны на PN 16, отдельные исполнения HFE 3R — на PN 25.
• Тип присоединения — фланцевое (для DN 80+, высокое давление) или вафельное (компактнее, зажатие между фланцами трубопровода). При вибрационных нагрузках предпочтительно фланцевое.
• Совместимость с электроприводом — клапаны HRB 3R и HFE 3R работают с электроприводами AMV 162R. Крутящий момент привода должен перекрывать нагрузку на шток при максимальном перепаде давления. Для DN 40–80 хватает момента 8–15 Нм, для DN 100–200 требуется 40–60 Нм и выше.
• Управляющий сигнал — 0–10 В для пропорционального регулирования (AMV 162R), двухпозиционный для схем включения/выключения (AMB 162R). Тип сигнала определяется контроллером системы автоматики.

Подобрать и купить

Хотите купить клапан или электропривод Ридан? Пришлите параметры системы: DN, расход, рабочее давление и тип управляющего сигнала — подберем конкретные артикулы и рассчитаем стоимость. Если проект еще в стадии разработки, можем проконсультировать по выбору серии и типоразмера на этапе проектирования. Доставка по всей России.
