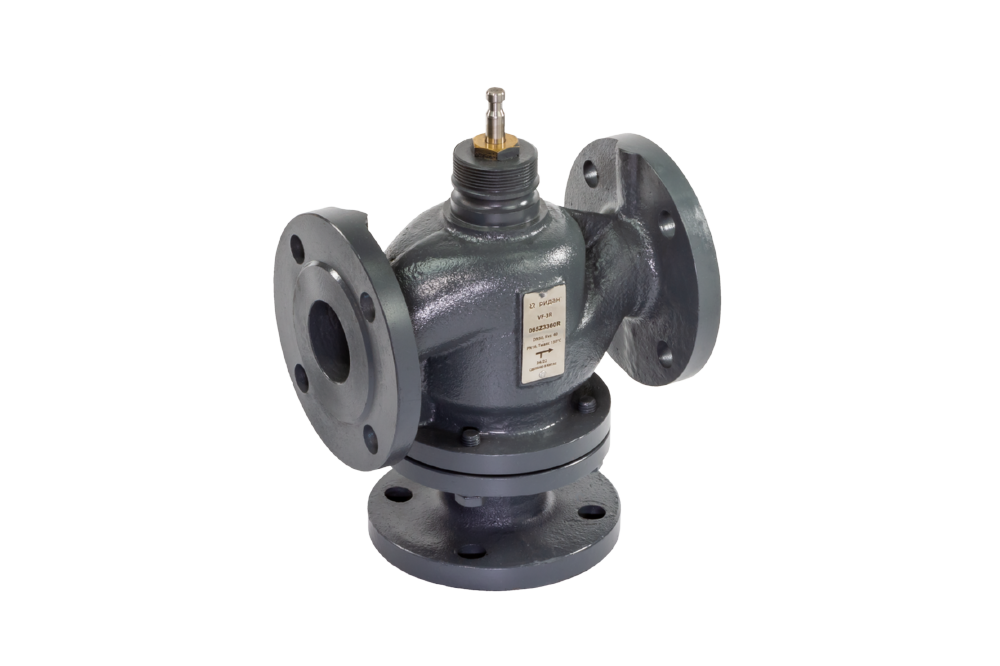

Клапан регулирующий VF-3R фланцевый Ридан

В каталоге «ИнжФаворит» представлены трехходовые седельные клапаны Ридан VF-3R с фланцевым присоединением. Серия работает в системах тепло- и холодоснабжения зданий: в узлах подмеса и на обвязке теплообменников.

Зачем нужен трехходовой седельный клапан

У клапана три порта. В смесительной схеме теплоноситель входит через порты A и B и выходит через AB. Шток перемещает золотник между двумя седлами: чем шире открыт проход A–AB, тем сильнее прикрыт B–AB. Регулятор меняет соотношение горячей подачи и остывшей обратной воды и получает нужную температуру на выходе, расход в контуре потребителя остается постоянным.

Проход A–AB закрывается плотно, протечка по техническому описанию не превышает 0,01 % от Kvs. Через порт B допускается до 2 %. Характеристика у проходов разная: логарифмическая для A–AB, линейная для B–AB. Клапан ставят и на разделение потоков, тогда входом служит порт AB.

Параметры для подбора

1. Расчетный расход через клапан, м³/ч;
2. перепад давления, который отводят на клапан;
3. давление и температура среды перед клапаном;
4. схема включения: смешение или разделение;
5. напряжение питания и тип сигнала регулятора.

DN и Kvs

Сначала считают пропускную способность, диаметр получается следом. Формула из методики производителя: Kv = 1,2 × G / √ΔP, где 1,2 — коэффициент запаса. При расходе 5 м³/ч и перепаде 0,5 бар выходит 8,5 м³/ч. Ближайшее большее значение в ряду составляет 10 м³/ч, такой клапан имеет DN 25.

На DN 15 производитель выпускает пять исполнений с Kvs от 0,63 до 4 м³/ч, у каждого свой кодовый номер. Внешне они одинаковы, и заменять одно другим без пересчета нельзя. Перед заменой артикула сверяют документацию: совпадение диаметра еще не означает совпадения характеристик.

Почему учитывают перепад давления

Перепад на открытом клапане задает его авторитет, то есть долю в общих потерях регулируемого участка. Производитель рекомендует держать авторитет от 0,3 до 0,7. При низком авторитете клапан влияет на расход только в конце хода штока.

Верхнюю границу задает привод. Каждая пара клапана и привода преодолевает ограниченный перепад: для DN 15–50 с приводом на 1000 Н это 4 бар при смешении и 1 бар при разделении. Воду горячее 100 °C дополнительно проверяют на кавитацию.

Электропривод

Буква V в обозначении указывает на трехпозиционное управление, буква E на аналоговое. Модели с индексом SU/SD имеют функцию безопасности. Полный перечень собран в разделе приводы для регулирующих клапанов Ридан. Если регулятор выдает импульсы на открытие и закрытие, выбирают электроприводы Ридан с трехпозиционным управлением.

Что входит в поставку

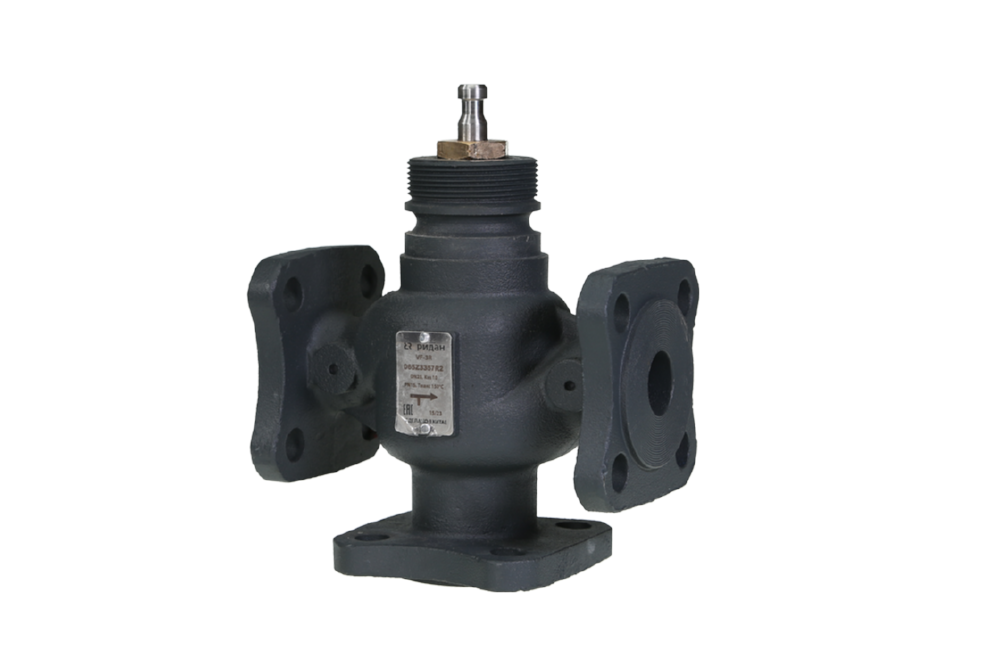

Клапан поставляется без привода. Отдельно заказывают привод, ответные фланцы PN 16 с крепежом, а для сред холоднее 0 °C еще и подогреватель штока. Клапаны DN 15–50 имеют квадратные фланцы, их монтируют со стандартными круглыми ответными фланцами и прокладками. Адаптер между VF-3R и приводом в техническом описании не предусмотрен.

«ИнжФаворит» поставляет VF-3R вместе с приводами Ридан. В заявке указывают расход, перепад давления, температуру среды и параметры регулятора.
