Клапан регулирующий VFM-2R фланцевый Ридан

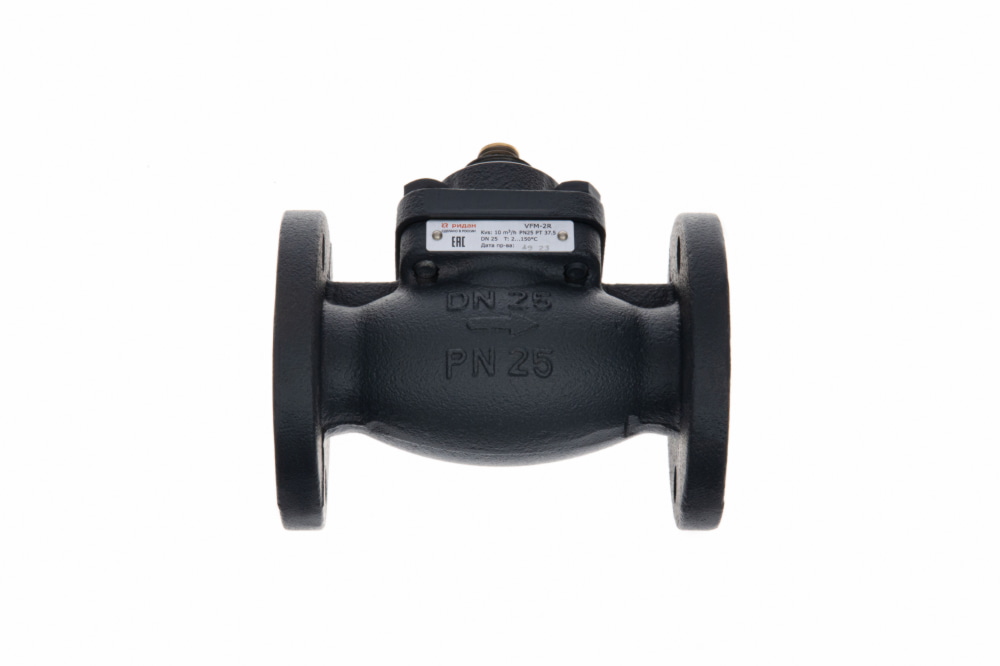

«ИнжФаворит» поставляет двухходовые седельные клапаны Ридан VFM-2R с фланцевым присоединением. Проходной клапан регулирует расход воды или раствора гликоля в системах тепло- и холодоснабжения зданий.

Как клапан регулирует расход

Поток идет в одном направлении, по стрелке на корпусе. Привод двигает шток, конус приближается к седлу и уменьшает проходное сечение. Расход через теплообменник падает, вместе с ним снижается отдаваемая мощность. Так поддерживают температуру горячей воды после теплообменника и подачу в контур отопления.

Конус разгружен по давлению: среда давит на него с двух сторон и почти не нагружает шток. Привод с умеренным усилием закрывает такой клапан при большом перепаде.

Два исполнения по давлению

Данные взяты из технического описания Ридан. Фланцы двух групп выполнены под разное давление, поэтому клапан DN 50 на PN 25 и клапан DN 65 на PN 16 в одном проекте требуют разных ответных фланцев. Температура среды у малых диаметров от 2 до 150 °C.

Выбор DN и Kvs

Пропускную способность считают по формуле Kv = 1,2 × G / √ΔP. Расход 10 м³/ч при перепаде 1 бар дает 12 м³/ч. Из ряда берут Kvs 16 м³/ч, ему соответствует DN 32.

Затем проверяют скорость во входном сечении: V = G × (18,8 / DN)². В примере получается 3,45 м/с. Для тепловых пунктов жилых зданий производитель рекомендует скорость до 3,5 м/с, клапан подходит.

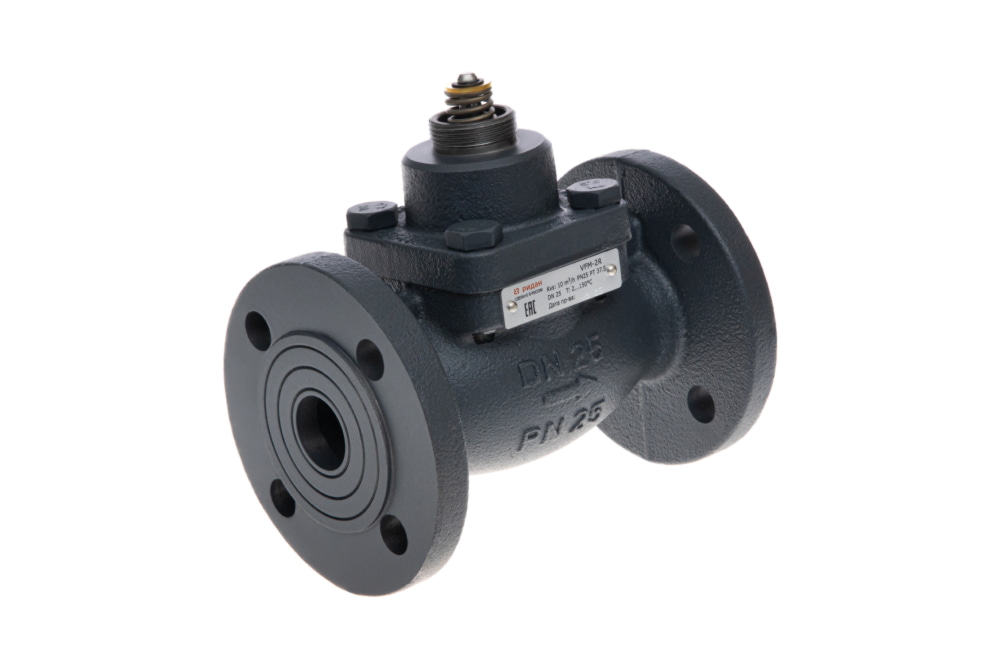

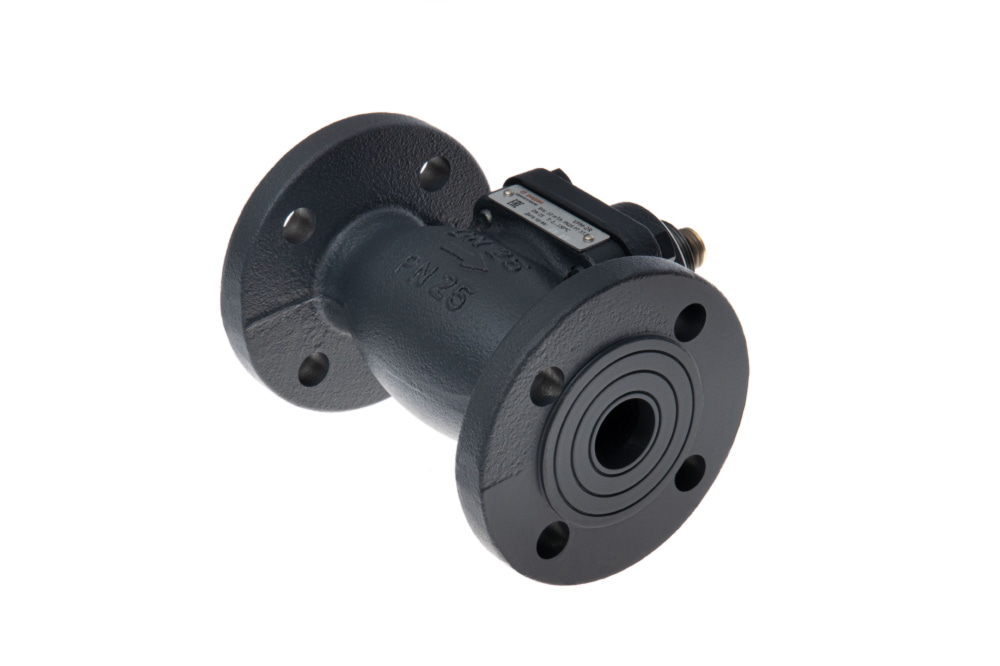

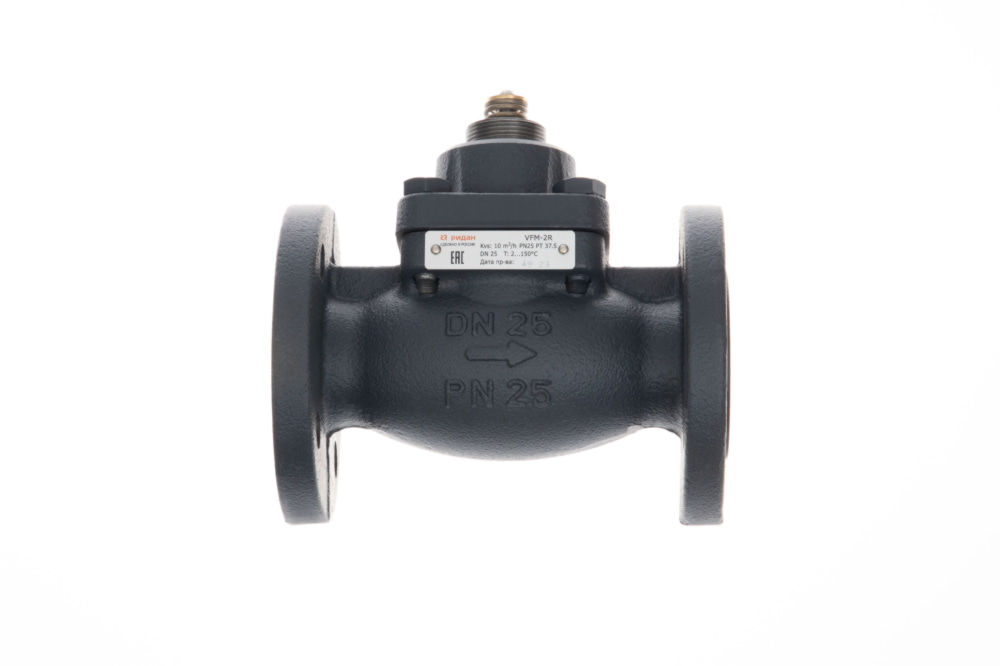

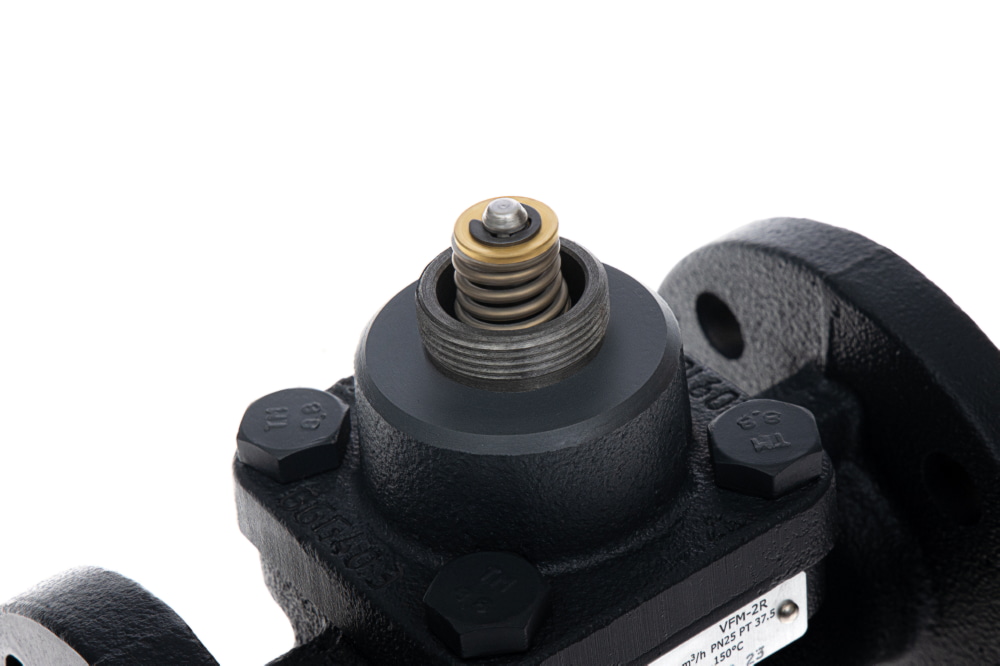

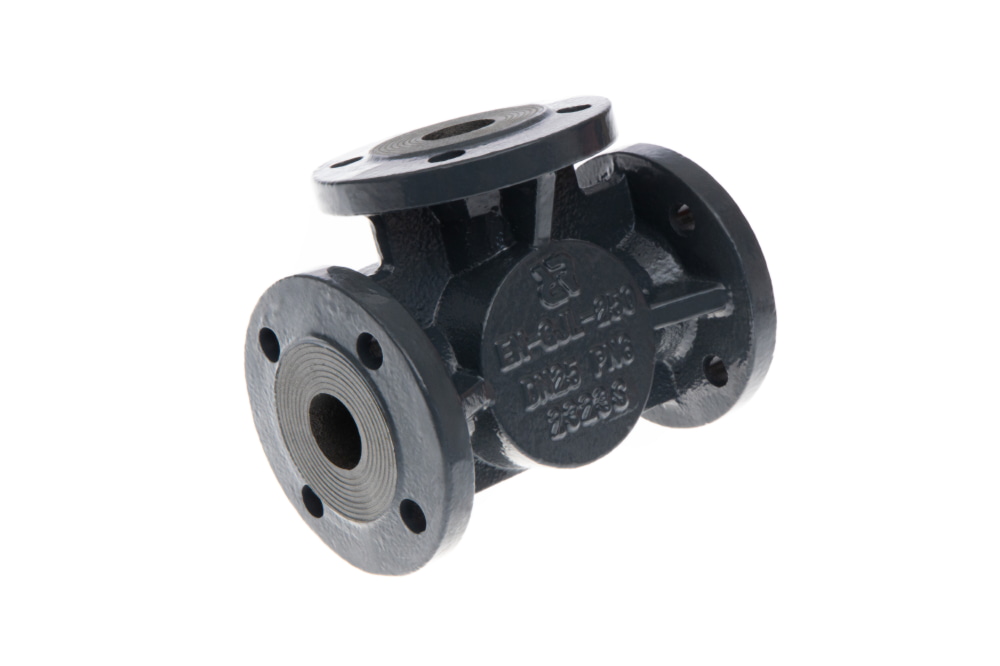

На DN 15 выпускают семь исполнений с Kvs от 0,25 до 4 м³/ч. У каждого свой кодовый номер, и взаимной замены без пересчета нет.

Перепад давления и привод

Каждому клапану в номенклатуре присвоен максимальный перепад, который привод преодолевает при закрытии. Для DN 15–50 это 16 бар, для DN 65–200 уже 8 бар. Расчетный перепад на клапане должен быть ниже. При воде горячее 100 °C его дополнительно сравнивают с предельным перепадом по кавитации.

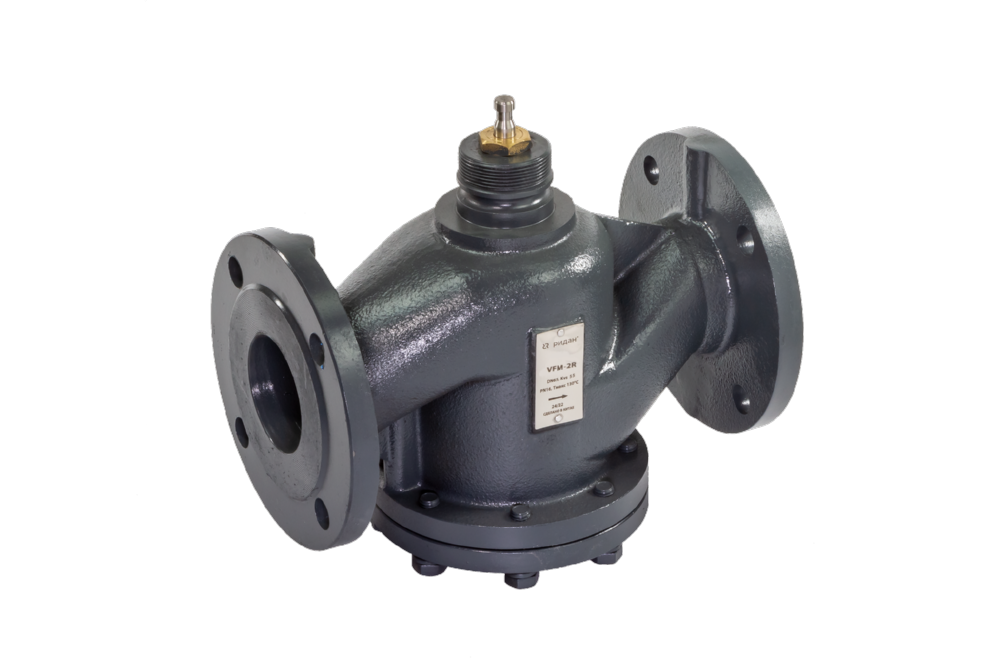

Усилие привода растет вместе с диаметром. По техническому описанию с DN 15–50 работает ARV-1000R, с DN 65–80 модель AMV(E)-1800R, с DN 100–200 модель AMV(E)-3000R. Подходящую версию по питанию и сигналу выбирают в разделе приводы для регулирующих клапанов Ридан.

Когда нужен адаптер

Клапаны DN 15–50 соединяют с приводом ARV-1000R через адаптер 065Z0311R. Его заказывают отдельной позицией. Для DN 65 и крупнее адаптер не требуется.

С аналоговыми приводами есть оговорка. ARE-1000R устанавливают только на DN 32–50. На любой клапан DN 15–50 встает ARE-1000VFM-R. Для импульсного регулятора подбирают электроприводы с трехпозиционным управлением Ридан.

Монтаж

Систему перед установкой промывают. Фланцы трубопровода и клапана выставляют на одной оси, иначе трубы нагружают корпус. Клапан монтируют в любом положении, кроме положения приводом вниз. Вокруг оставляют место для снятия привода: его можно повернуть вокруг оси, ослабив крепление.

Исполнения DN 65–200 допускают среду с температурой до −5 °C. При температуре ниже нуля на шток ставят подогреватель 065Z7020R.

«ИнжФаворит» комплектует VFM-2R приводами и адаптерами Ридан. Для подбора нужны расход, перепад давления, температура среды и тип сигнала регулятора.
