Приводы для регулирующих клапанов Ридан

В разделе «ИнжФаворит» собраны электроприводы Ридан для седельных регулирующих клапанов. Привод выбирают после клапана: от серии и диаметра зависит модель, от регулятора зависит тип управления.

Типы управления в разделе

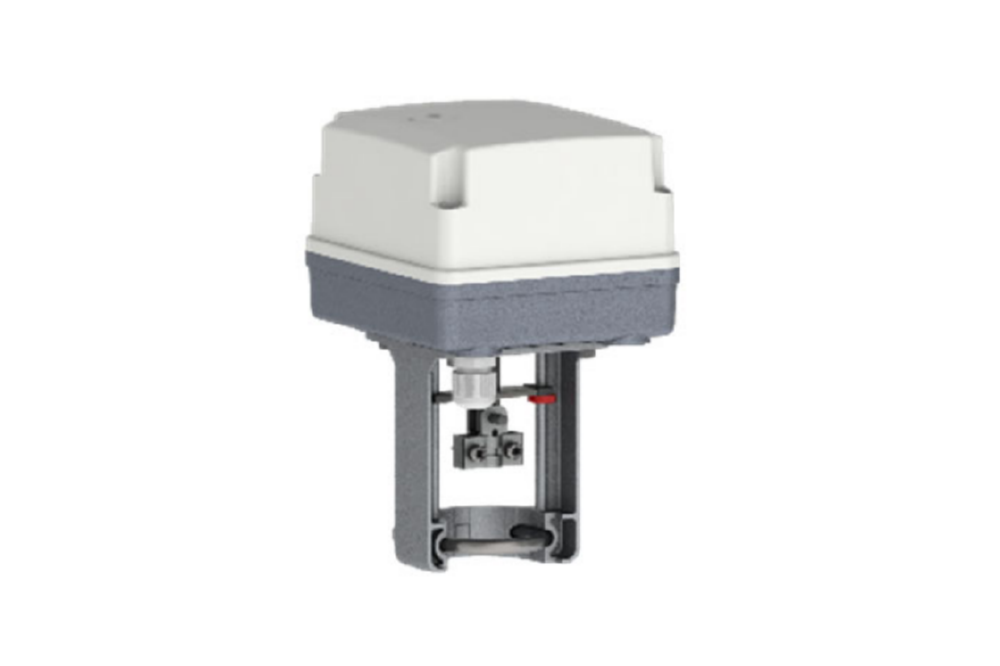

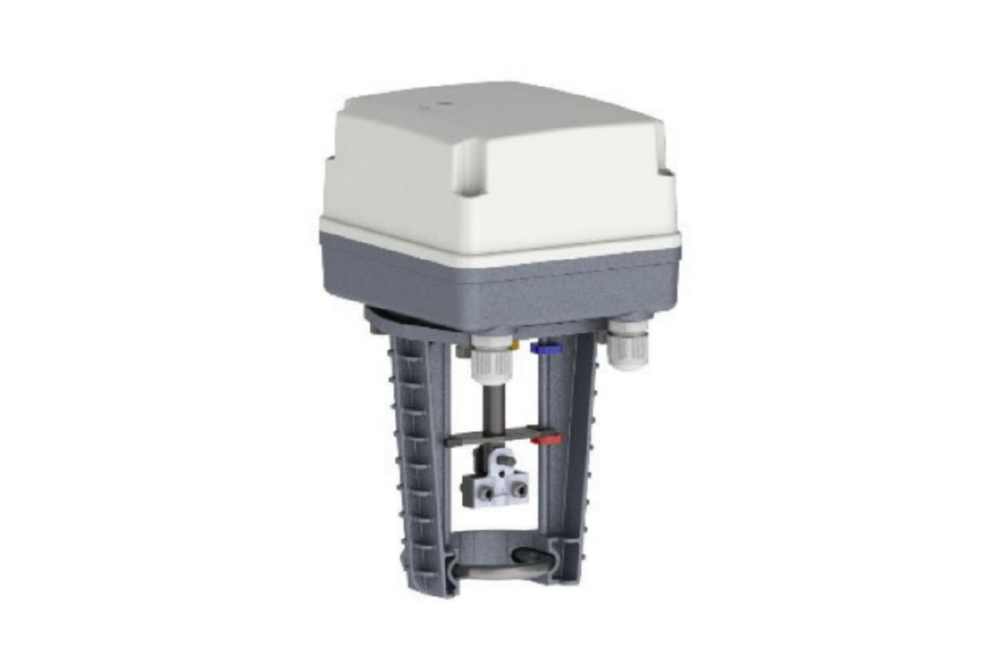

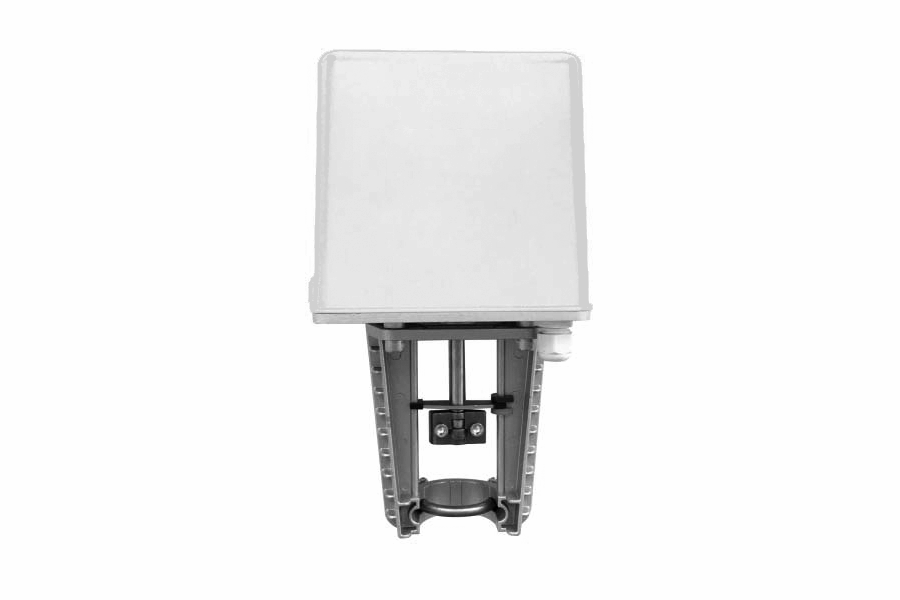

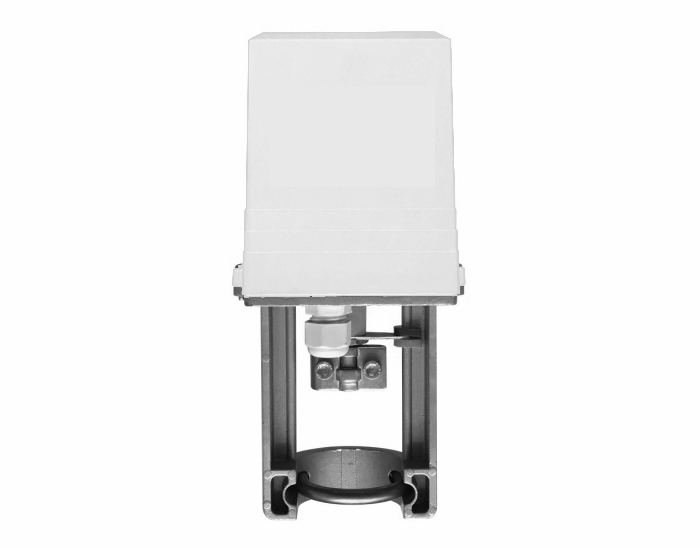

Приводы делятся на две группы. Трехпозиционные модели ARV и AMV принимают импульсы на открытие и закрытие. Аналоговые ARE и AME получают сигнал 0–10 В или 4–20 мА. В обеих группах есть исполнения SU/SD с функцией безопасности.

Аналоговое или трехпозиционное управление

Ответ дает регулятор. Контроллер с двумя дискретными выходами на клапан работает с трехпозиционным приводом. Такая схема типична для тепловых пунктов.

Аналоговый привод занимает положение, пропорциональное сигналу, и передает обратно фактическое положение штока. Его выбирают для систем с диспетчеризацией и для контроллеров с аналоговыми выходами. Импульсным моделям посвящен подраздел электроприводы с трехпозиционным управлением, там принцип работы описан подробно.

Параметры клапана для выбора привода

1. Серия и DN;
2. ход штока;
3. максимальный перепад давления на клапане;
4. температура среды: у ARV-1000R и AMV-1800R предел составляет 150 °C.

Порядок подбора

1. По серии и DN находят типоразмер привода. Клапанам DN 15–50 производитель назначает модели с усилием 1000 Н, клапанам DN 65–80 модели на 1800 Н.
2. Сверяют ход штока. У ARV-1000R он достигает 22 мм, у AMV-1800R 50 мм.
3. Проверяют перепад давления. Пара из клапана и привода преодолевает значение, указанное в техническом описании клапана.
4. Выбирают питание: 24 или 220 В, по напряжению цепей управления.
5. Решают, нужна ли функция безопасности. Привод SU/SD при отключении питания сам переводит шток в крайнее положение, обычный привод останавливается.

Время перемещения штока тоже берут из описания: 3,9 секунды на 1 мм у ARV-1000R. Клапан с ходом 20 мм такой привод закроет за 78 секунд.

Соответствие клапанов и приводов

Таблица составлена по техническим описаниям клапанов VF-3R и VFM-2R. Буква V в обозначении относится к трехпозиционной версии, буква E к аналоговой.

Условия установки

Корпус приводов ARV-1000R и AMV-1800R защищен по классу IP54, воздух вокруг должен иметь температуру от −10 до 50 °C. Клапан с приводом монтируют в любом положении, кроме положения приводом вниз. Над приводом оставляют свободное место для демонтажа. Кабель берут с жилами сечением 1,5 мм².

Когда требуется монтажный комплект

Большинство сочетаний собирают без переходников. Исключение по техническому описанию одно. Регулирующие клапаны VFM-2R Ридан диаметром 15–50 мм соединяют с приводами ARV-1000R через адаптер 065Z0311R. Начиная с DN 65 адаптер не нужен.

На регулирующие клапаны VF-3R Ридан приводы устанавливают напрямую.

Отдельными позициями идут еще два изделия. Подогреватель штока нужен при температуре среды ниже 0 °C. Концевой выключатель на два контакта ставят на ARV-1000R, когда положение клапана передают в систему сигнализации.

Поворотные клапаны HFE-3R и HRB-3R работают с приводами AMB, линейные модели к ним не подходят.

«ИнжФаворит» подбирает привод Ридан под клапан и регулятор. В заявке указывают серию и DN клапана, сигнал управления, напряжение питания.
