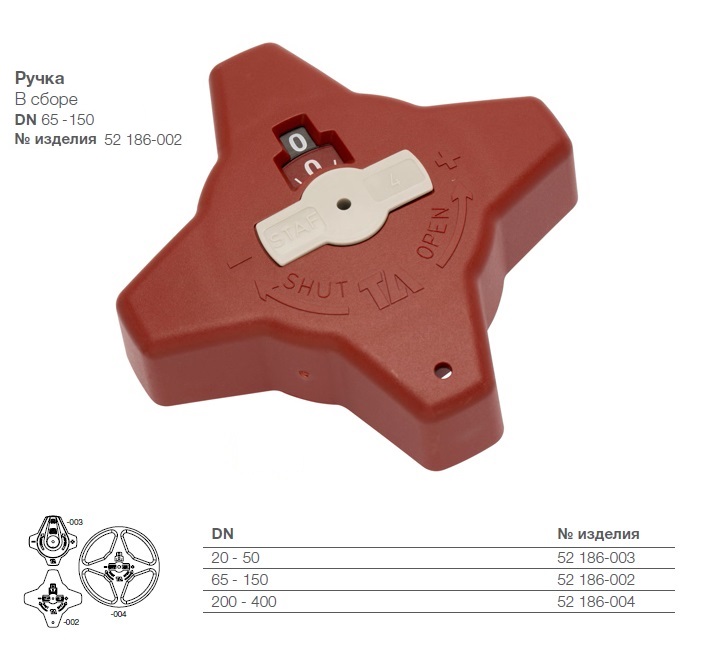

Рукоятка со шкалой для балансировочного клапана STAF, TA

Управляющие рукоятки используются в качестве органов управления балансировочными клапанами, которые изготовлены из чугуна. Они обеспечивают контроль и регулировку гидравлических характеристик различных гидравлических систем, идеально подходят для использования во вторичных контурах трубопроводов централизованного отопления и кондиционирования.

Рукоятка снабжена элементами, обеспечивающими цифровое считывание данных, а конструкция маховика гарантирует точность и оперативность регулировочных операций. На корпусе рукоятки указываются точки измерений, что облегчает обслуживание балансировочных клапанов.

Рекомендуются для применения в гидравлических системах, которые используют в качестве рабочих сред воду или химически неагрессивные водные растворы, например, водно-гликолевые композиции с предельным содержанием гликоля не более 57 %.

Эксплуатационные характеристики

Функции: балансировка, предварительная настройка, измерение.

Характеристики:

• Присоединительные размеры: от Ду 65 до Ду 150;
• Рекомендуемые предельные значения давления потока рабочей среды – не более 160 кПа;
• Наибольшая рабочая температура потока жидкости: 120°C. При необходимости использовать жидкости с более высокой температурой (но не выше 150°C) следует обращаться в ближайший центр технической поддержки;
• Минимальная температура рабочей жидкости: -10°C;
• Материалы, из которых изготавливается рукоятка: полиамид (для Ду от 20 до150) или алюминий (для Ду от 200 до 400);

Перед первым использованием балансировочный конус клапана должен быть сброшен под давлением.

С целью повышения срока службы рукояток рекомендуется использовать их совместно с балансировочными клапанами, корпуса которых имеют противокоррозионное покрытие, которое отвечает нормативам ISO 5752.
