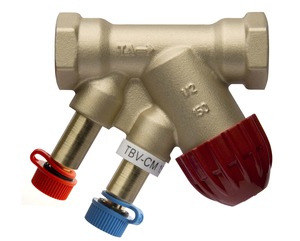

Балансировочный и регулирующий клапан TBV-CMP, TA

Устройство используется для плавного управления гидравлическими системами, предназначенными для нужд отопления и охлаждения. Клапан реализует необходимую мощность и производительность на протяжении всего гарантийного срока службы. Подобранные по результатам регулирования характеристики управления способствуют устойчивой работе линейной цепи. Используя полученные характеристики, можно производить точный гидравлический контроль системы, включая измерения и диагностику.

Эксплуатационные преимущества

1. Возможность непрерывного измерения перепадов давления и расхода рабочей среды.
2. Непрерывность потока без потерь при устранении простых неисправностей.
3. Возможность предварительной настройки расчетного расхода.
4. Лёгкость технического обслуживания.
5. Высокая коррозионная стойкость деталей, которые изготовлены из специального цинкового сплава марки AMETAL® с тефлоновым покрытием и нержавеющей стали.

Технические характеристики

• Габаритные параметры – соответствуют Ду 15-25;
• Класс – соответствует нормам PN 16;
• Наибольшее изменение давления, кПа – 350;
• Наименьшее изменение давления, кПа – 15;
• Диапазон изменения объёма жидкости, протекающей через сечение трубопровода, л/ч: от 18…142 до 335…1330;
• Пределы управления расходом потока, л/ч – 3…20.

Уточнение возможных диапазонов работоспособности устройства целесообразно выполнять специального пакета программ TASelect, разработанного производителем. Клапан рассчитан на применение с жидкими водными средами, имеющими температуру от -20°C до +120⁰С: химически нейтральными водными растворами, а также водно-гликолевыми композициями концентрацией не выше 57 %.

Скорость утечки жидкости во время её прокачки – не более ≤ 0,01% от наибольшего объёма прокачки рабочей среды (с учётом предварительно выбранного направления движения потока). Присоединительные размеры: стандартная метрическая резьба М30x1,5 или применение фланцевого монтажа.
