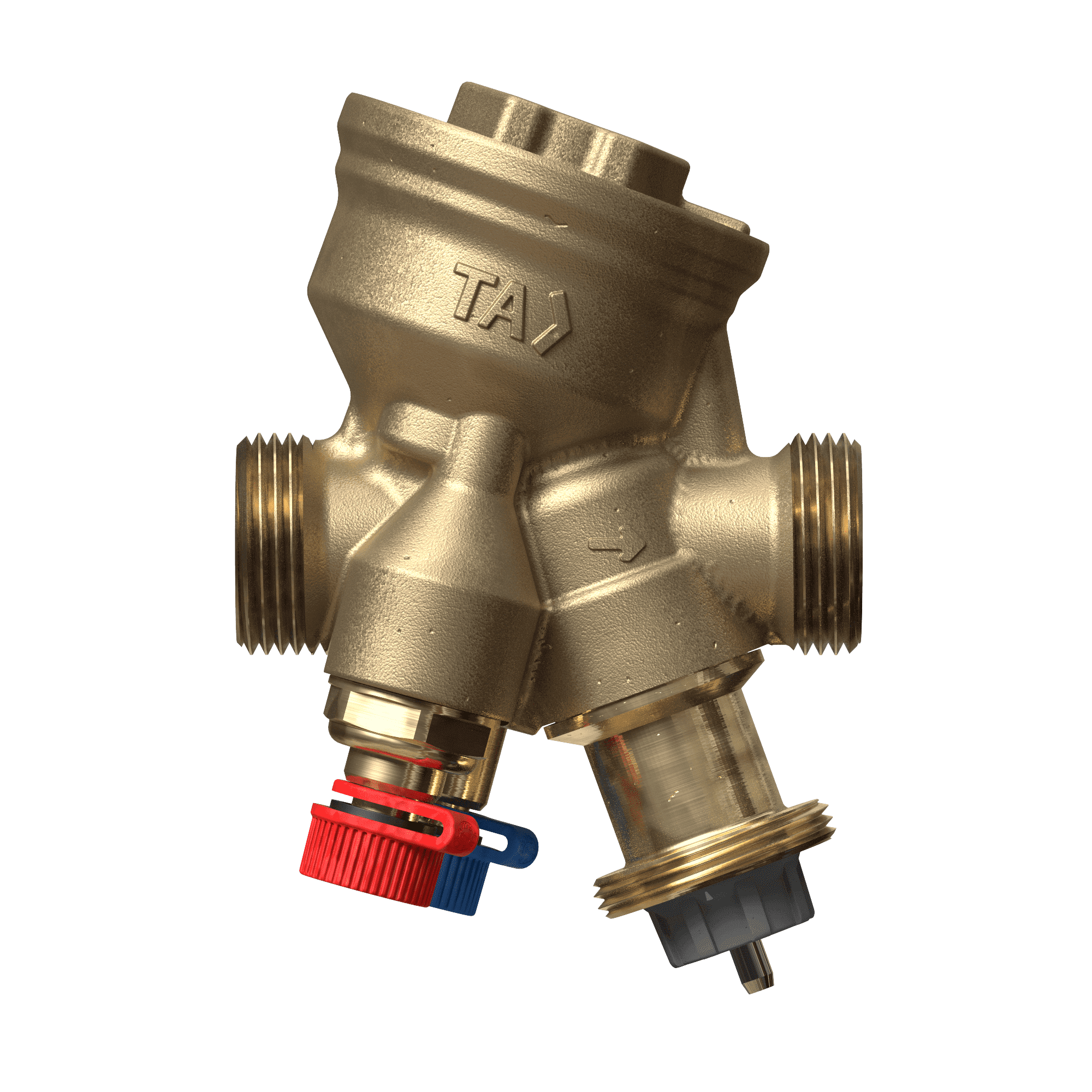

Комбинированный регулятор ΔP TA-COMPACT-DP, TA

Устройство предназначено для применения в небольших контурах систем отопления и кондиционирования, работа которых не зависит от давления рабочей среды.

Комбинированный регулятор TA-COMPACT-DP представляет собой идеальное решение для зонального контроля небольших цепей. Он позволяет устанавливать максимально допустимые значения потока и препятствует повышенной нагрузке от теплоносителя на регулирующие узлы системы.

Позволяет контролировать и управлять показателями скорости потока рабочей среды, при одновременном осуществлении функций балансировки, диагностики и отключения контура при его временной или постоянной консервации. Позволяет уменьшить финансовые затраты, сократить продолжительность монтажных работ. Энергопотребление в системе снижается на 15…20 %. Принятый способ управления устройством способствует снижению общего уровня шума и защищает устройство от внезапных бросков давления.

Эксплуатационные характеристики

Сфера использования – трубопроводные контуры, предназначенные для целей отопления и кондиционирования. Выполняемые процедуры: управление скоростью рабочего потока среды по показателям её скорости, давления и температуры.

Размерные параметры:

• Присоединительные размеры: Ду 10-25;
• Класс давления: PN 16;
• Наибольшее значение давления: 400 кПа или 4 бар;
• Наименьшее значение рабочего давления: DN 10 - 20 кПа, при DN 15 - 18 кПа, при DN 20 - 21 кПа, при DN 25 - 25 кПа;
• Способ изменения настроек при прочих значениях рабочего давления – использование специализированного программного обеспечения HySelect;
• Рекомендуемый диапазон расхода рабочей жидкости: для Ду 10 – до 71 л/ч, для Ду 15: до 300 л/ч, для Ду 20 – до 840 л/ч, для Ду 25 – до 1500 л/ч;
• Наибольшая температура теплоносителя: 120°C;
• Наименьшая температура теплоносителя: -20°C;
• Рекомендуемые рабочие жидкости: водные растворы, другие химически неагрессивные жидкости, в том числе, и смеси с гликолем, концентрация которого не превышает 57%;
• Точность срабатывания: не более 0,01% от наибольшего допускаемой скорости потока рабочей среды
• Характер регулирования параметров: линейный;
• Материал корпуса и вставки – специализированный сплав AMETAL®, стойкий от децинкования, материал заглушки – коррозионностойкая латунь, шпинделя и пружины - нержавеющая сталь;
• Маркировка: TA, IMI, PN 16, DN и стрелка направления потока.
• Резьбовое подключение - M30x1,5.

Во время технического обслуживания системы устройство обеспечивает надёжную блокировку потока.
