Комплект узла прохода через фундамент, Uponor

Теплоизоляционные трубы Uponor демонстрируют отличные эксплуатационные характеристики, что объясняет их популярность при создании водопроводов и канализационных линий. В тех случаях, когда маршрут трассы включает в себя участки на улице и внутри помещений, возникает необходимость безопасного прохождения через фундамент. Специально для таких случаев финский производитель разработал удобный проходной комплект, надежно защищающий теплоизолирующий кожух от разрушительных воздействий.

Специфика проходного комплекта

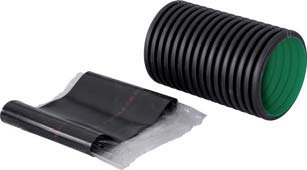

В состав набора входят следующие элементы:

• Гофрированный проходной вкладыш. Его необходимо установить в точке прохождения трубой фундамента до того, как будет проводиться заливка цоколя. Если работы осуществляются в уже готовом здании, проделанное отверстие впоследствии обмуровывают.
• Термоусадочный уплотнитель. Его наматывают на теплоизолированную трубу с целью недопущения попадания влаги в зазор между трубой и проходным вкладышем. Если все сделать правильно, готовый узел получается максимально герметичным и защищенным от механических повреждений.

Проходные комплекты представлены в нашем каталоге несколькими вариантами диаметра и длины. При выборе конкретного набора следует ориентироваться на параметры основной трубы:

• Сечение теплоизоляционного покрытия трубы 68 мм. Подходит втулка длинной 390 мм и диаметром 90 мм.
• Диаметр линии 90 мм. Подходит втулка длинной 390 мм и диаметром 110 мм.
• Диаметр основной трубы 140 мм. Нужно брать проходку диаметром 200 мм.
• Сечение основной трубы 175-200 мм берут. Подходит втулка сечением 250 мм.

Порядок монтажа комплекта

Проходка через фундамент Uponor устанавливается следующим образом:

1. Подобрать подходящую втулку, ориентируясь на размеры рабочей трубы.
2. Проделать в фундаменте соответствующее отверстие, или наметить точку прохождения перед заливкой и уложить туда втулку.
3. Залить раствор (или заделать зазоры отверстия).
4. Одеть на теплоизолированную трубу термоусадочное полотно.
5. Уложить трубу в проходной втулке внутри отверстия.
6. Усадить рукав, разогревая его со стороны втулки и трубы.

После остывания узел готов к эксплуатации.
