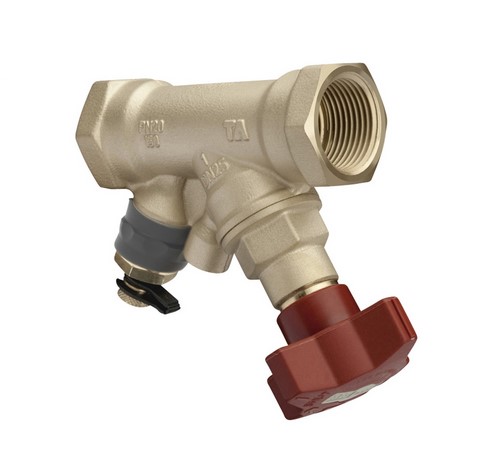

Запорный вентиль STS с измерительным ниппелем, TA

Запорный вентиль марки STS, снабжённый измерительным ниппелем, предназначен для оперативной диагностики гидравлических систем, а также устройств для аэрации, вентиляции и кондиционирования воздуха.

Ключевые особенности и преимущества

1. Наличие самоуплотняющегося измерительного ниппеля ускоряет балансировку и увеличивает её точность.
2. Вентиль пригоден для проведения системной диагностики и измерения производительности системы.
3. Устройство может использоваться совместно с балансировочным прибором TA-SCOPE.

С целью повышения долговечности работы вентиля в условиях повышенной влажности рабочие детали устройства изготовлены из фирменного сплава АМЕТАL®, устойчивого к децинкованию. Таким образом, значительно снижается вероятность возможных утечек рабочей среды.

Технические характеристики

• Область применения: системы отопления и охлаждения, которые работают с водой или химически нейтральными водными растворами4
• Выполняемые функции: контроль динамических показателей потока (скорости, расхода, давления), а также блокировка потока и опорожнение клапана (в зависимости от его типа);
• Габаритные размеры: Ду 15-50;
• Класс давления: PN 25;
• Наибольшая рабочая температура, °C: 120. При необходимости применения вентиля для более высоких температур (но не более 150°C) следует обратиться в ближайшее техническое представительство компании IMI Hydronic Engineering;
• Наименьшая рабочая температура: -20°C;
• Используемые рабочие жидкости: вода или химически нейтральные жидкости, в частности водно-гликолевые смеси (при концентрации гликоля не более 57%).

Маркировка корпуса вентиля включает следующие показатели: TA, PN 20/150, DN. Маркировка маховика – содержит данные по типу клапана и DN.

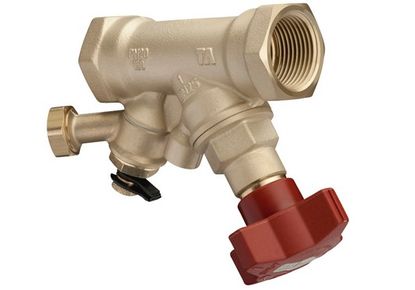

Измерительный ниппель - самоуплотняющийся. Перед началом использования необходимо снять защитные колпачки и открыть измерительные иглы. Для опоражнивания вентиля используется поворотный сливной адаптер с колпачком для G3/4 или G1/2 резьбового соединения шланга.
