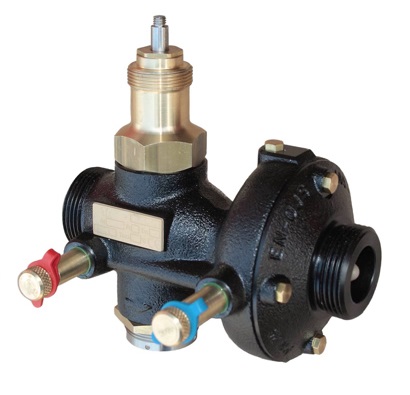

Комбинированный регулирующий клапан р/р KTM 512 с измерительными штуцерами, TA

Клапан КТМ512 относится к группе высокопроизводительных компактных регулирующих узлов, функционирование которых не зависят от давления рабочей среды. Используется при монтаже сложных отопительных и охлаждающих систем, в которых  происходит периодическое изменение расхода рабочей жидкости.

Устройство показывает свою результативность в ситуациях, когда показатели удельного расхода и давления рабочей среды периодически или постоянно изменяются. Может быть эффективно использовано в обратных трубопроводах отопительных систем и устройств вентиляции и кондиционирования. Корпус устройства изготовлен из ковкого чугуна и сверху покрыт электрофоретической краской, что гарантирует его высокую противокоррозионную стойкость.

Техническое описание

Основные эксплуатационные показатели устройства:

• Назначение – отопительные и охладительные системы, характеризующиеся непостоянством значений расхода;
• Обеспечиваемые действия - контроль параметров давления и расхода, для чего используется встроенный регулирующий клапан;
• Исполнительные подсоединения - Ду 15 и Ду 125;
• Классы давления - PN 25 и PN 16;
• Наибольшее рабочее давление - 1600 кПа (или 16 бар);
• Падение в дроссельной заслонке - 12, 20 или 40 кПа;
• Наибольшая температура рабочей среды - 140°C;
• Наименьшая температура рабочей среды -10°C;
• Используемые теплоносители - вода или химически нейтральные водные растворы, в том числе и водно-гликолевые композиции;
• Маркировка корпуса клапана - TA, DN, PN, Fc, Kvs, GGG-40.3 и стрелка, которая указывает движение теплоносителя.

Устройство может быть укомплектовано переходниками, рассчитанными для наиболее часто используемых типов приводов. Перед установкой рекомендуется проверить величину подъёма толкателя клапана, которая, в зависимости от исполнения, может находиться в пределах 10…20 мм.
