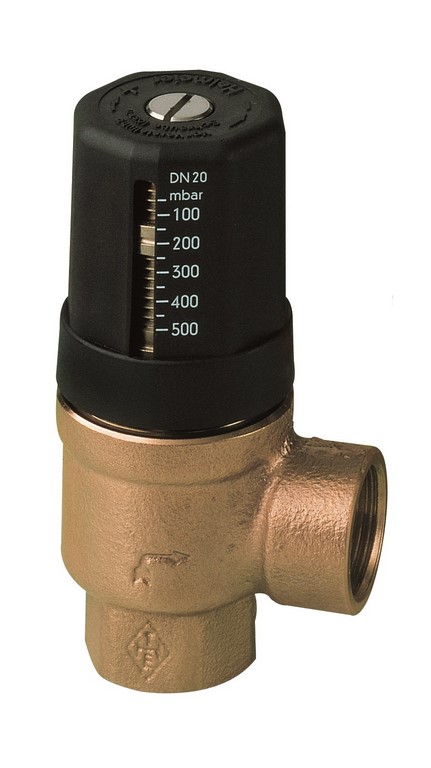

Пропорциональный перепускной предохранительный клапан Hydrolux, TA

Устройство предназначено для контроля и управления перепадами давления рабочей среды. Результаты управляющих действий отображаются в реальном времени на индикационной панели.

Hydrolux представляет собой перепускной клапан пропорционального действия с увеличенными показателями точности. Может использоваться для контроля гидродинамического потока рабочих жидкостей на основе воды или химически нейтральных водных растворов.

Преимущества:

• Возможность вывода показаний индикационной шкалы на измерительную панель устройства;
• Повышенная точность управляющего сигнала;
• Малый уровень помех при отслеживании показателей действующих гидравлических систем;
• Низкие потери механической мощности.

Привод может быть эффективно использован для контроля скорости, перепада давления и температуры теплоносителей, которые применяются в системах отопления и кондиционирования.

Эксплуатационные параметры

Применительно к наиболее распространённым типам теплоносителей устройство может быть присоединено к трубопроводам от DN 20 до DN 32 с соответствующими показателями предельного давления.

Данные для выбора:

• Предварительная установка производителя – 20…30 кПа (устанавливается потребителем);
• Практически используемые пределы давления рабочей среды – от 5 до 59 кПа;
• Диапазон максимального расхода теплоносителя – от 2 до 7 м3/ч;
• Наибольший тепловой поток, передаваемый рабочей жидкостью – от 23,3 до 81,4 кВт (меньшие значения соответствуют минимально целесообразной для данных условий температуре теплоносителя);
• Температурные пределы теплоносителя, при которых не требуется особых предварительных установок прибора – от -100С до +1500С.

Во избежание износа рабочих деталей привода они изготавливаются из коррозионностойких сплавов – бронзы и латуни, а также из нержавеющей стали.

Подсоединение устройства к трубопроводам производится при помощи резьбового соединения с внутренней резьбой.
